Sur le terrain ! De la planification à la construction Succédant aux repérages sur le terrain et aux études théoriques, l'ingénieur devient un bâtisseur. Plus qu'un simple architecte, il est responsable de l'ensemble des phases des travaux. Un même ingénieur peut cumuler les fonctions de maîtrise d'oeuvre et de maîtrise d'ouvrage mais lorsque l'entreprise est de taille, il est amené le plus souvent à évoluer dans un environnement de type collaboratif. |
||||||
|
|
|
|
|
|
|
 |
||
|
|
|

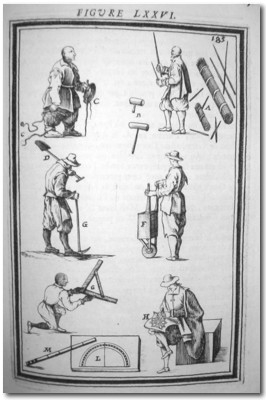

Instruments destinés au tracé de l’enceinte
L'ingénieur & les fortifications
Base : Piquets [A] - Mailloches [B] - Cordeaux [C]
Bêche [D] sert à sillonner la terre le long des cordeaux et montre clairement le dessin de la place au défaut des cordeaux
Hoyau [F] (mod. Brouette)
Angle de bois [G] formé de plusieurs règles permettant de tracer les angles du polygone
Le plan sur papier [H] ... indispensable !
Demi-cercle [L] divisé en 180 degrés pour permettre la mesure des angles
Toise [M]

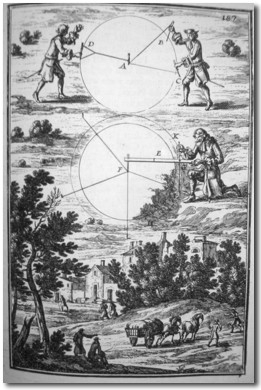

Tracer les circonférences sur le terrain
Le tracé d'une circonférence à l'aide du cordeau [A à C] n'est utilisé que pour de petites étendues car haies, buissons, irrégularités du terrain rendent son usage difficile.
On utilise alors une gaule destinée à placer une série de repères qui une fois réunis permettent aisément de tracer une circonférence [E à K].
