 Modéliser …
Planrelief

Représenter dans l’espace... MODÉLISER

Rien ne représente mieux une place achevée qu'un plan-relief élevé en bois, en terre de potier ou en plâtre. Allain Manesson Mallet, inspiré par les écrits d'un ingénieur italien, s'en attribue l'introduction en France en 1663 (Plan-relief de Pignerol).

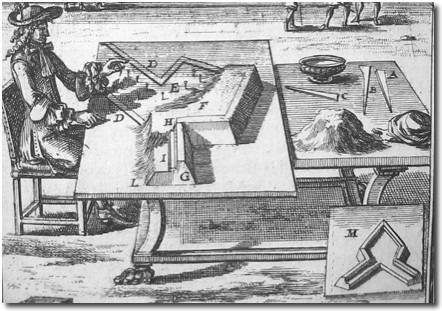

Figure ci-contre :

[A, B, C] Ebauchoirs
[D] Talus
[E] Clous / grosses épingles pour stabiliser la terre /le plâtre [F] mise en forme à l’aide d’un ébauchoir
[G à H] Utilisation des ébauchoirs - équerres - couteaux pour modeler le relief
[I] Réalisation de la banquette
[K] Talus intérieur du rempart
on obtient le Bastion [M]
Dehors Planrelief02 PlanRelief03
